    Product Details:

    Place of Origin: CHINA
    Brand Name: INTER-CHINA
    Certification: ISO9001;CE;SGS;
    Model Number: INC-HB30-FV

    Payment & Shipping Terms:

    Minimum Order Quantity: 1 SET
    Price: Negotiated
    Packaging Details: Wooden Case;
    Delivery Time: 15 DAYS
    Payment Terms: Usually it is 30% by T/T as downpayment, balance by T/T before delivery or L/C at sight.
    Supply Ability: 30 SETS/MONTH
    Tags: PIPE CUTTER, CUTTING MACHINE, CUT TO LENGTH
    Service: Accept inspection before shipment and the acceptance criteria of customers' trial sample;
    Contact Now
    Detailed Product Description
    Type: Cutting Machine;cutter; Material Apply: Rubber Tubes, Pvc Tubes,soft Tubes, Plastic Tubes
    Application: Cutting Machine;

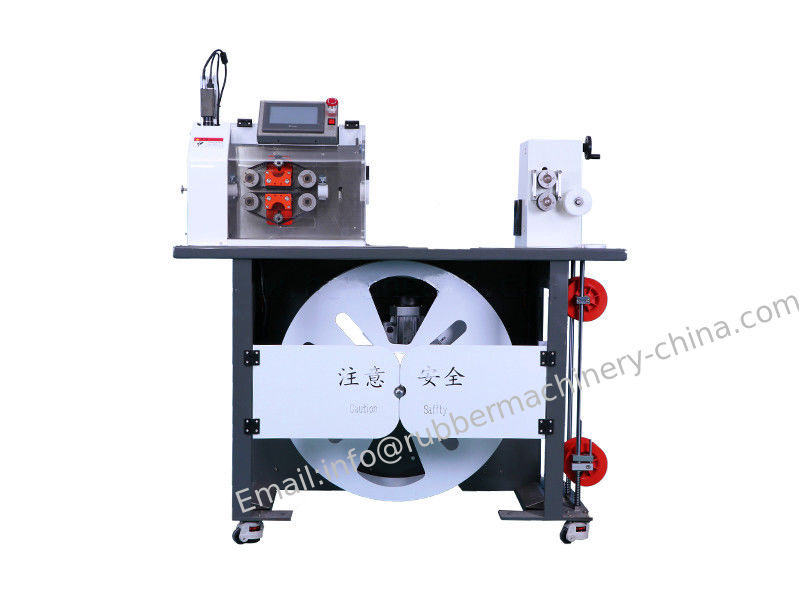

    ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, Tube cutter; Pipe Cutter; Cutting Machine; Automatic Tube Cutting Machine;


    Our corrugated tube cutting machine is mainly used for the quantitative cutting of corrugated tubes,rubber tubes and plastic tubes and other circular tubes and pipes;.
    Can cut tubes automatically with even cut and precise length as requested.

    This automatic visual positioning tube cutting machine is easy to operate, accurate in positioning.









    Applications:

    • Automotive wiring ;
    • New energy wire harness;
    • Aerospace ;
    • EMU Urban Rail Transit;
    • High voltage cabinet;
    • Other industry use;

    INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;









    Features:





    • Designed specifically for cutting wire and corrugated pipes, but also for cutting various other tubes;
    • Equipped with 7-inch touch screen, directly input the cutting length, simple operation;
    • Stepper motor control with stable feed and precise length;
    • Efficient, stable and durable;
    • It has a wide range of applications, and can cut pipes with a diameter of up to 60mm;
    • Standard fixed-length cut-off, optional fixed point can be cut at the peak or valley position;
    • Standard automatic pay-off creel;
    • Standard visual positioning system;
    • Conventional art blade is used for easy replacement and low cost.
    • Optional splitting device can be selected;





                                        INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;

    1.Pay-off Sensor

    The speed of the pay-off reel can be controlled according to the speed of the cutting speed, thus the feeding is stable;





                                          INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;

    2.Bobbin Pay-Off Creel

    Synchronous control with the host, synchronous wire feeding, to ensure that there is no resistance to the cutting tube, if the material reel is loose, it will automatically stop,





                                      INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;

    3. Auxiliary Feeding Device

    Equipped with rollers and crimping wheels to achieve smooth feeding.





                                       INC-HB30-FV ALL IN ONE Visual Positioning Corrugated Tube Cutting Machine, ; Automatic Tube Cutting Machine;

    4.Visual Positioning System

    Equipped with high-definition camera and self-developed visual chase positioning system to meet high-quality pipe cutting requirements;











                         VIDEO OF OUR PIPE CUTTER ON YOUTUBE














    Technical   Parameters


    Structure & Main data Model                                          INC-HB30-FV
    Cutting speed (Times/min) ~60 max
    Cutting length(mm) 0.1~9999.99
    Outer diameter max(mm) 3~30
    Cutting precision (mm) 0.5 ( 1%)
    Electrical connection Single Phase /AC220V±5%
    50/60 Hz
    1100W
    Actuating Unit Stepper Motors
    Feeding Unit Double-sided Pulley Belts;
    Cutting Unit Pneumatic

    Function & Performance Operation & Control Mode HMI(7")
    Motion Controller ( Customized )

    Process:
    Prefeeding→Feeding (Belt driving by Step Motor )→Cutting(Pneumatic)→Discharging(Tray)

    Cutter Cutting angle (degree): 90 ℃
    Visual Positiong  With
    Applicable Pipes &Tubes corrugated tubes&pipes, rubber & plastic(PE,PVC,) tubes;

    Packing infos Equipment Weight(KG) 100
    Equipment Size(cm) 145*70*150




    Automatic Feeding Machine



    According to Rolls' Size and Weight provided.

















    Order Options :



    1. The range of cutting diameter;

    2. Color of Machine

    3. Optional splitting device can be selected;

    4. Optional automatic pay-off stand;











    For more details, please contact us freely !!!
